Wandstärke: 10-15 cm

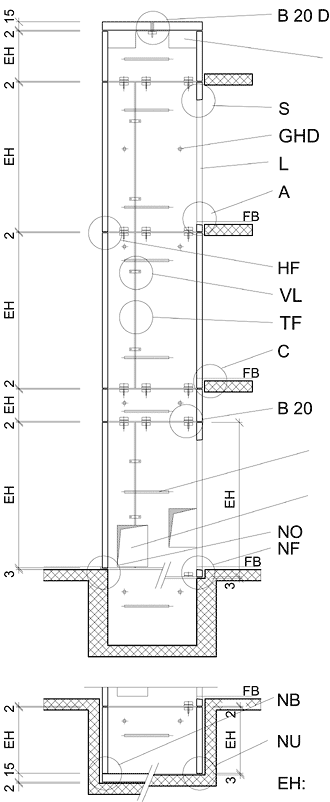

Querschnitt / Details zweiteiliger Liftschacht

Weitere Informationen Online

Kontaktperson Team Lifte
Kontaktperson Tafers
Kontaktperson Veltheim
Gesamte technische Dokumentation als PDF-Datei
Referenzobjekte

zur Übersicht

Schachtdeckel

Überfahrt

Türelement

Vollelement

Ergänzung

Türelement

Unterfahrt
(Ortbeton)

Variante

Unterfahrt

Bodenplatte

vertikale Verbindung
Schachtelement-Deckel

Aussparungen für
Rollengerüst

Gerüsthülsen

Rückhalterung an Ortbeton

vertikale Verbindung

Einlagen für Liftführungs-
befestigung

Aussparungen in
Motorenraum

Neopren-Lager nicht versenkt

Neopren-Lager
mit Bodenplatte

Neopren-Lager versenkt

Neopren-Lager
mit Elementunterfahrt

Elementhöhe

Normdetails

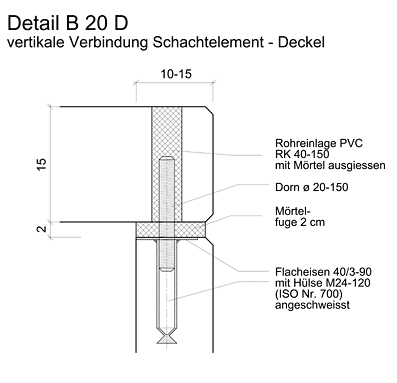

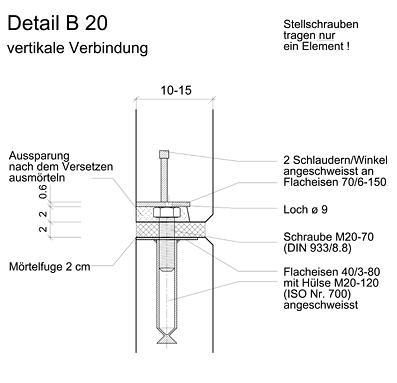

Detail B 20 D vertikale Verbindung Schachtelement - Deckel

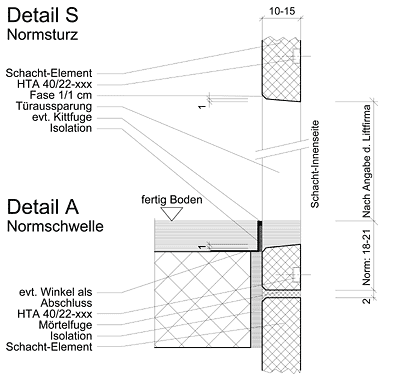

Detail S Normsturz Detail A Normschwelle

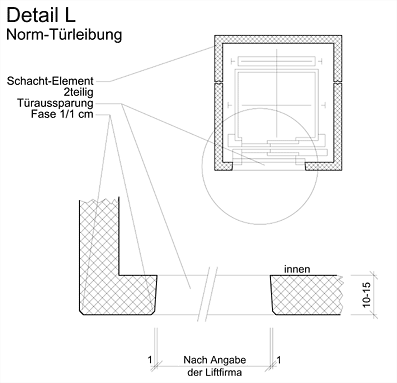

Detail L Norm-Türleibung

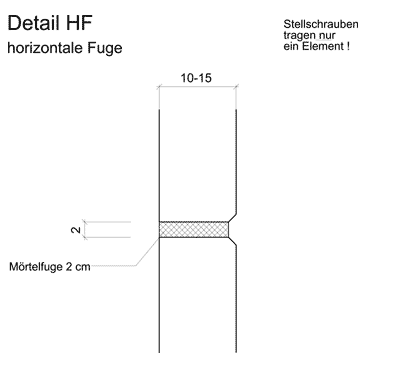

Detail HF horizontale Fuge

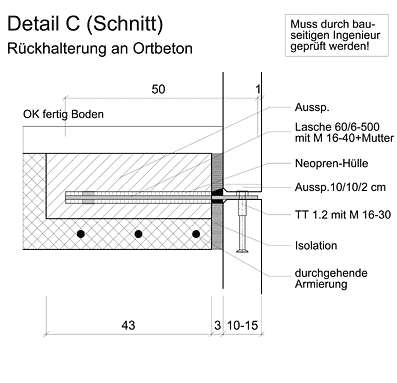

Detail C Rückhalterung an Ortbeton

Detail B 20 vertikale Verbindung

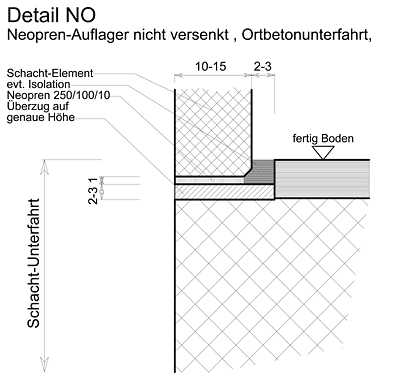

Detail NO Neopren-Auflager nicht versenkt, Ortbetonunterfahrt

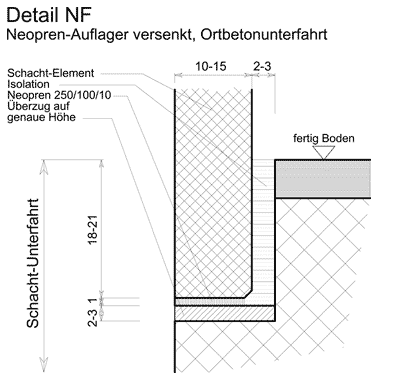

Detail NF Neopren-Auflager versenkt, Ortbetonunterfahrt

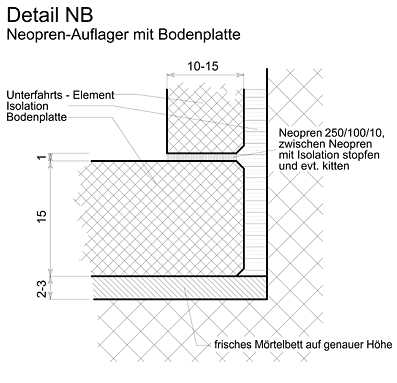

Detail NB Neopren-Auflager mit Bodenplatte

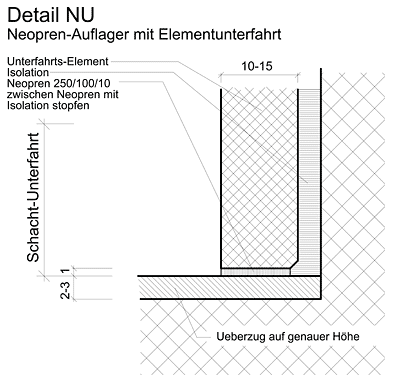

Detail NU Neopren-Auflager mit Elementunterfahrt

Download Druckversion

Detail als PDF-Datei

zurück zum Schemaschnitt

Download Druckversion

Detail als PDF-Datei

zurück zum Schemaschnitt

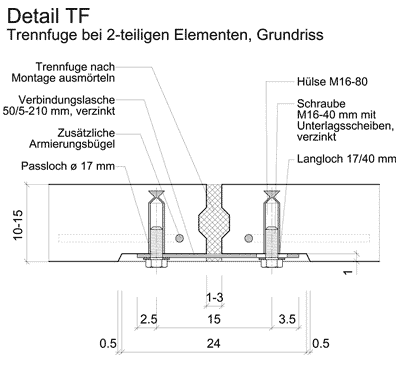

Detail TF Trennfuge bei 2-teiligen Elementen

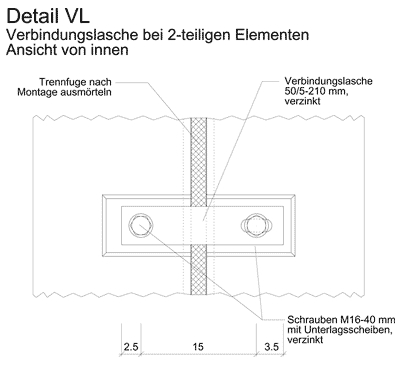

Detail VL Verbindungslasche bei 2-teiligen Elementen

zurück zum Schemaschnitt

Download Druckversion

Detail als PDF-Datei

Trennfuge

Verbindungslasche

Download Druckversion

Querschnitt als PDF-Datei
Gesamte technische Dokumentation als PDF-Datei

Durch Klicken auf die eingekreisten Details oder die
Detailverweise gelangen Sie zum entsprechenden Detail
